3G 4G LTE Антенна VT-BOOST-9 MIMO 4x4, усиление 10 dBi, 4*MHF4/IPEX4; PG-16

Антенна VT-BOOST-9 MIMO 4*4 в герметичном корпусе предназначена для улучшения сигнала в сетях 3G 4G LTE и размещения внутри встраиваемых модемов, адаптеров или маршрутизаторов. Антенна оснащена четырьмя встроенными пигтейлами MHF4 (IPEX4), что даёт возможность удобного подключения встраиваемых модемов, переходников или роутеров Vertell. Уровень защиты корпуса — IP67. Обладает ударопрочностью.

Рабочий диапазон антенны — 1700–2700 МГц, коэффициент усиления составляет 8,5–10,5 dBi, используется X-поляризация с широкой диаграммой направленности. Рекомендуется применять антенну на расстоянии до 7-10 км от базовой станции оператора.

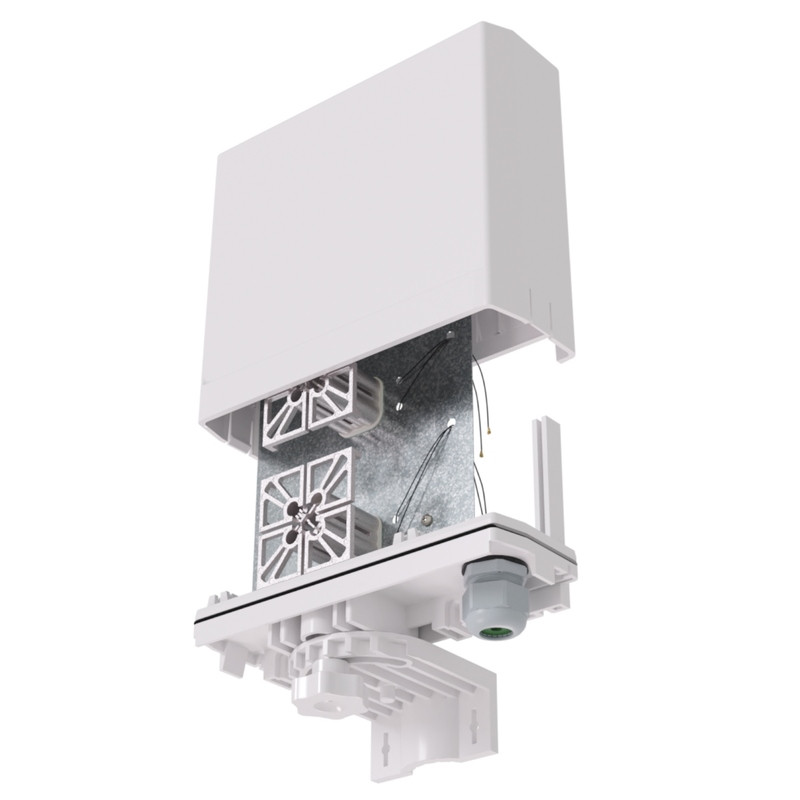

Верхняя крышка корпуса фиксируется боковыми защёлками, которые можно открыть, аккуратно раздвинув их в стороны без чрезмерного усилия.

Важно учитывать, что корпус изготовлен из морозоустойчивого материала, однако при открытии/закрытии в зимних условиях необходимо соблюдать осторожность и избегать сильного давления на защёлки!

Гермоввод PG16 VT-ENTRY позволяет подключить заранее обжатый патч-корд для соединения со встроенными устройствами. Герметичность обеспечивается уплотнителем, входящим в комплект. Дополнительно можно установить два гермоввода PG7 (не входят в комплектацию).

Корпус антенны оборудован герметичным резиновым уплотнителем по контуру основания. Благодаря конструкции и способу закрытия бокс не накапливает снег и влагу, сохраняя полную герметичность. Морозостойкий и ультрафиолетостойкий материал обеспечивает защиту оборудования от внешних воздействий.

Крепление антенны к кронштейну осуществляется болтом с гайкой и прокладкой, что гарантирует надёжность и герметичность соединения. Кронштейн можно монтировать двумя способами: на стену или на мачту.

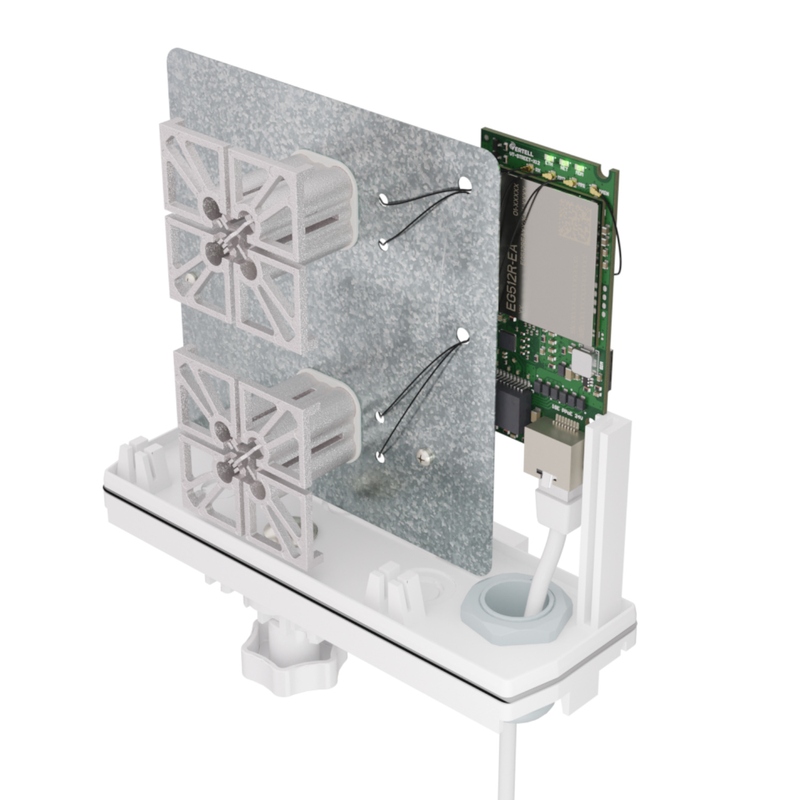

Размещение модемов или роутеров внутри антенны обеспечивает максимальный LTE-сигнал без потерь в коаксиальных кабелях. В корпусе предусмотрены стойки для удобной фиксации устройств. Все пазы на пластиковых стойках рассчитаны на платы толщиной 1,6 мм и шириной 42 мм, 45 мм, 51,6 мм, 60 мм, 88 мм и более.

Габаритные размеры для справки:

Для крепления БЕЗ БОЛТОВ в пазы стоек подходят устройства VERTELL:

• Встраиваемый роутер VT-STREET-X4;

• Встраиваемый роутер VT-STREET-X12;

• Встраиваемый роутер VT-STREET-M.2;

• Модем Cat.16 с VT-AD4-M2 и VT-UP v.2;

• Адаптер VT-AD4-M.2 с VT-UP v.2;

• Адаптер VT-AD4-M.2 с VT-UP v.2 + SIM.

Другие устройства можно зафиксировать саморезами на внутренних стойках.

Пример использования:

Данная конфигурация подходит для организации интернета в домах, офисах, загородных и сельских локациях на расстоянии до 7-10 км от вышки. Использование встраиваемых устройств исключает потери сигнала в кабелях и позволяет вынести антенну далеко от основного оборудования, например, маршрутизатора или коммутатора.

Антенна VT-BOOST-9 MIMO 4x4 разработана, произведена и сертифицирована в России.

• Антенна MiMo 4x4 VT-BOOST-9 в корпусе с гермовводом;
• Комплект для крепления к стене:
  • 1 кронштейн
  • 2 дюбеля М6х40;
  • 2 самореза 3,5х51.
• Интегрированные пигтейлы с разъемом MHF4 (IPEX4) - 4шт.

Технические характеристики:

Артикул производителя: 1122
