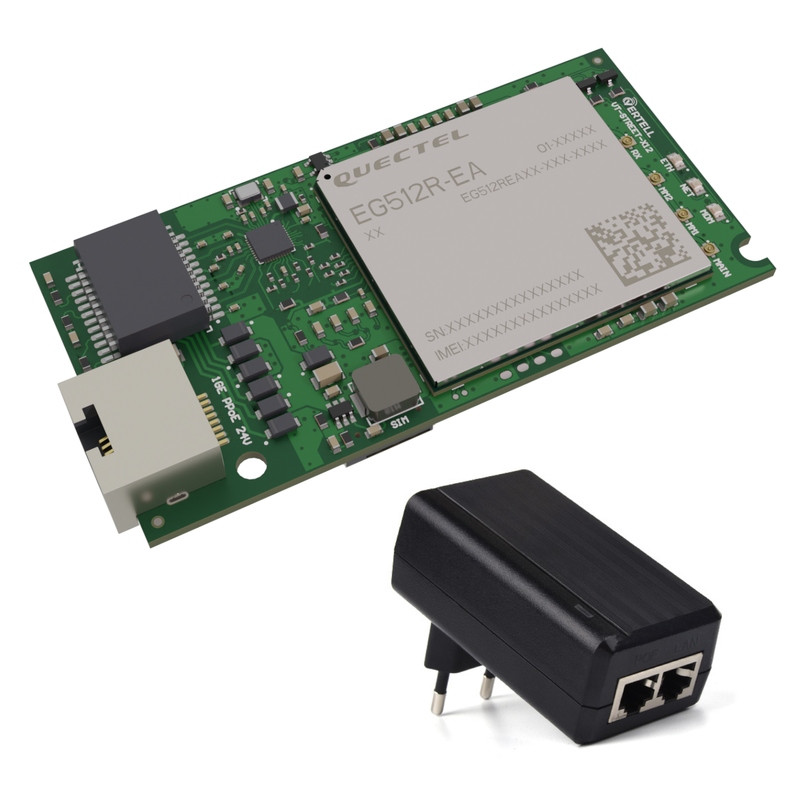

Встраиваемый маршрутизатор VT-STREET-X12 с блоком питания 24В – это компактный 3G/4G роутер, предназначенный для интеграции непосредственно в антенну с герметичным боксом, отдельный защитный корпус или монтажную панель. Размещение устройства внутри антенны обеспечивает максимальный уровень LTE-сигнала и передачу данных от антенны до пользовательского оборудования (компьютера, маршрутизатора или коммутатора) на дистанцию до 100 метров без ухудшения качества соединения. При наружной установке необходимо обеспечить защиту от влаги!
VT-STREET-X12 оснащён интуитивно понятным веб-интерфейсом на русском языке, доступным по IP-адресу: 192.168.8.1
Встроенный модем 4G LTE Cat.12 поддерживает скорость передачи данных в сетях LTE до 600 Мбит/с. Такие скорости достигаются за счет агрегации трех полос частот, модуляции 64QAM/256QAM и технологии MiMo 4*4.
Работает с любым оператором + в меню можно самостоятельно настроить для работы с тарифами от смартфонов и планшетов:
Конструкция и компоненты роутера VT-STREET-X12 обеспечивают стабильную работу в широком температурном диапазоне от -40 до +70 °C без необходимости дополнительного обогрева благодаря высоконадёжному модемному чипу QUECTEL EG512R-EA.
Устройство совместимо с операционными системами Windows 7, 10, 11 и Linux и не требует установки дополнительных драйверов.
Vertell VT-STREET-X12 оборудован слотом для Nano-SIM и гигабитным Ethernet-портом (1 Гбит/с). Имеет 4 разъёма для подключения внешних антенн с поддержкой технологии MIMO 4×4. В комплект входит антенна на клейком основании (1 dBi) для предварительной настройки перед монтажом в основную антенну.
При предварительной настройке антенна из комплекта подключается к разъёму MAIN.
Благодаря малым габаритам (94×46×12 мм) роутер легко размещается в облучателях и компактных герметичных боксах.
Схема подключения:
Роутер имеет четыре разъёма MHF4 (IPEX4) для внешних антенн.
При использовании антенны с MIMO 4×4:
MAIN и 4 подключаются к одной паре поляризации,
2 и 3 – к другой.
При этом MAIN и 3 соответствуют вертикальной поляризации, а 2 и 4 – горизонтальной.

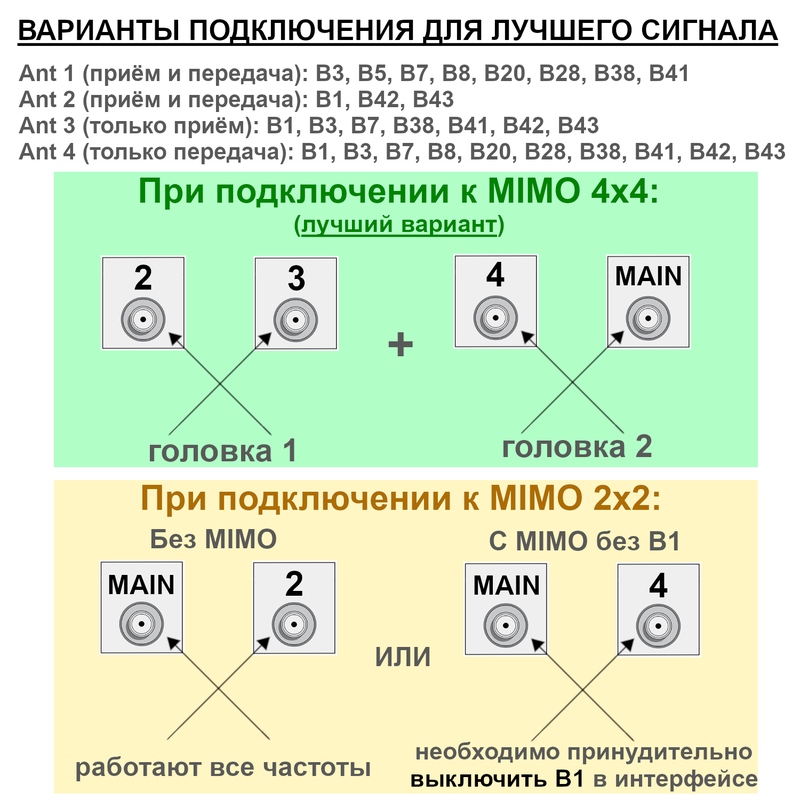

Подробная схема представлена на изображении ниже:
Для стабильной агрегации частот рекомендуется использовать антенну MiMo 4×4 либо задействовать все 4 антенных разъёма.
Подключение роутера Vertell VT-STREET-X12 к коммутатору или домашнему маршрутизатору осуществляется через PoE-инжектор из комплекта с помощью медного патч-корда (витая пара). Для надёжной работы рекомендуется кабель Cat.5e – Cat.6 с жилами AWG 24 и обжимом по стандарту T568A/T568B (прямая распиновка).

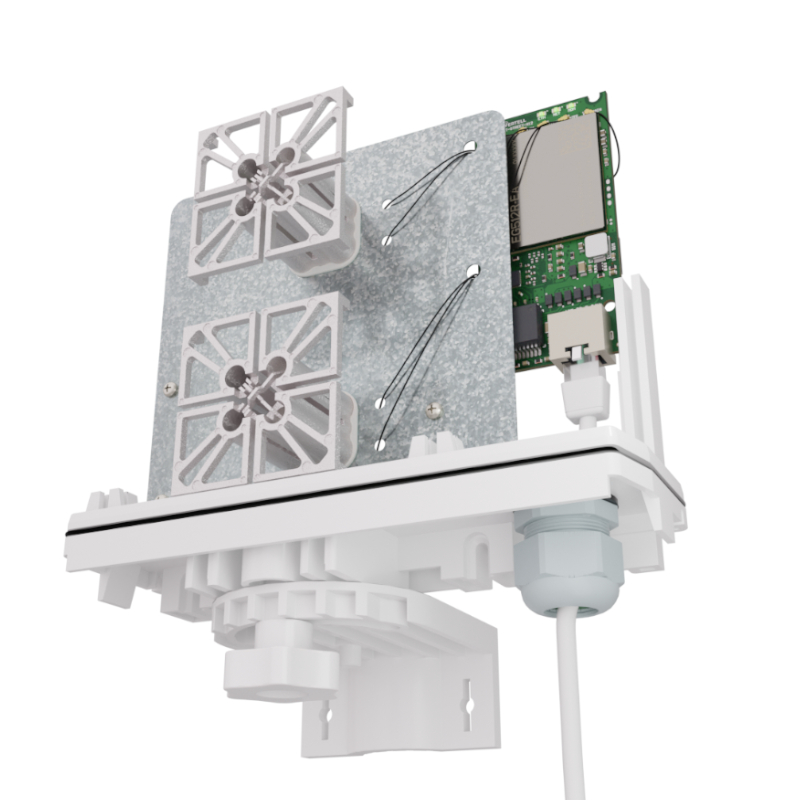

Установка в антенну с герметичным боксом:
Крепёжные отверстия VT-STREET-X12 позволяют устанавливать его в большинство популярных антенн. Компактный корпус даёт возможность монтажа в малогабаритные облучатели и боксы, такие как VT-BOX1 или VIKA-21 MIMO BOX.
В комплекте идут крепёжные винты.
Оптимально совместим с боксом VT-BOX9 и антенной VT-BOOST-9 MIMO 4×4
Настройка и управление:
Конфигурация роутера выполняется через веб-интерфейс (адрес: 192.168.8.1) с ПК или смартфона.
Функционал позволяет:
Выбор режима сети (LTE/UMTS/GSM) и фиксацию оптимального диапазона (band) или сектора базовой станции для максимальной скорости.
Точную юстировку антенны для улучшения сигнала.
Интернет-страж – предотвращает "зависание" модема, что особенно полезно при удалённом администрировании.
Дополнительные возможности: проброс портов, смена IP, отправка SMS/USSD-запросов.
Технические особенности:
Передача данных по качественной витой паре трассой до 100 метров;
Cat.12 с агрегацией до 3 несущих, модуляция 64QAM/256QAM;
Питание по Passive PoE 24 В через Ethernet;
Уличная эксплуатация без подогрева (радиокомпоненты рассчитаны на -40°C);
