Коаксиальный кабель VEGATEL 10D-FB (Titan, черный) отрез / бухта 200м
- Описание
- Изображения
- Отзывы
Коаксиальный кабель VEGATEL 10D-FB со сверхнизкими потерями предназначен для радиосистем, требующих высокого качества передачи сигнала. Он идеально подходит для протяженных трасс — обеспечивает стабильную связь на расстояниях свыше 30 метров без значительного затухания. Кабель имеет центральную жилу из омедненного алюминия (CCA) и внешний диаметр 13 мм.
Ключевые особенности
-
Минимальное затухание – эффективная передача сигнала даже на высоких частотах (до 6000 МГц, оптимален для диапазона до 3000 МГц).
-
Гибкость и удобство монтажа – несмотря на толщину, кабель сохраняет гибкость, что упрощает прокладку в помещениях.
-
Стандартный импеданс 50 Ом – полная совместимость с оборудованием мобильной связи.
-
Универсальность – работоспособен в диапазоне от -40°C до +70°C, устойчив к УФ-излучению и перепадам температур.
-
Совместимость с разъемами N-типа – стандартное решение для усилителей сотовой связи.
Области применения
-
Подключение антенн к репитерам, 3G 4G LTE 5G модемам / роутерам.
-
Соединение измерительного и калибровочного оборудования.
-
Многоуровневые системы усиления сигнала в коммерческих и промышленных зданиях.
-
Передача слабого сигнала в загородных условиях.

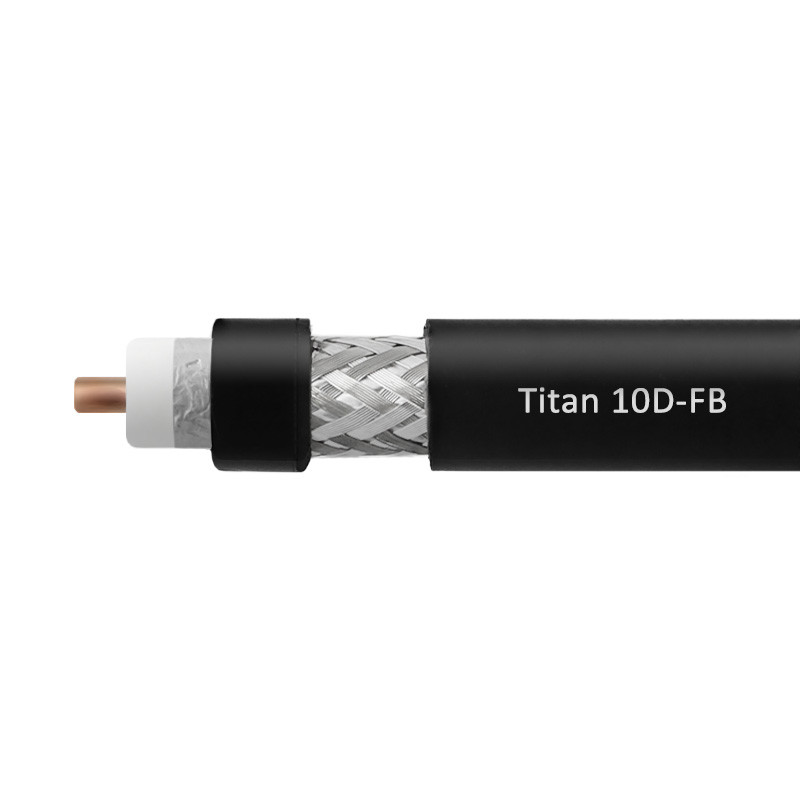

Конструкция:
-
Центральная жила: омедненный алюминий (CCA), Ø3,5 мм.
-
Изоляция (диэлектрик): вспененный полиэтилен, Ø9,7 мм.
-
Оболочка: прочный ПВХ, устойчивый к внешним воздействиям, Ø13,1 мм.
Основные преимущества:
-
Низкие потери сигнала – всего 10,3 дБ на 100 м (900 МГц) и 18,6 дБ (2500 МГц).
-
Прочность и долговечность – устойчивость к механическим и климатическим воздействиям.
-
Оптимальное сочетание цены и качества – превосходит более тонкие аналоги по эффективности.
Кабель поставляется в бухтах по 200 метров.
Возможна нарезка / отгрузка кабеля 10D-FB отрезками, кратными 25 метрам (25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 м).
Идеальное решение для профессиональных радиосистем и телекоммуникационных проектов!
Таблица затухания:
|
Частота, МГц |
Затухание, дБ/100м |
Частота, МГц |
Затухание, дБ/100м |
|
150 |
3,7 |
1200 |
12,0 |
|
450 |
7,1 |
1800 |
15,1 |
|
800 |
9,7 |
1900 |
15,6 |
|
900 |
10,3 |
2450 |
18,3 |
Технические характеристики:
|
Сопротивление |
50±2 Ом |
|
Погонная емкость |
81,5 пФ/м |
|
Коэффициент укорочения |
1,19 |
|
Диаметр центральной жилы |
3,5 мм |
|
Материал центральной жилы |
CCA |
|
Диаметр диэлектрика |
9.7 мм |
|
Материал диэлектрика |
FPE |
|
Внешний диаметр оболочки |
13.1 мм |
|
Материал оболочки |
PVC |
|
Основной экран |
DF |
|
Плотность основного экрана |
100% |
|
Конфигурация оплетки |
216*0,16 |
|
Плотность оплетки |
95% |
|
Вес бухты |
29,9 кг |
|
Габариты бухты |
Ø40 х 40 см |
|
Упаковка |
бухта 200 м |
|
Срок службы изделия |
20 лет |
|
Температура эксплуатации |
от -40℃ до +75℃ |
|
Температура инсталляции |
от -25℃ до +50℃ |
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
- CCA - омедненный алюминий
- FPE - физически вспененный полиэтилен
- PVC - поливинилхлорид
- DF - двухсторонняя алюминиевая фольга на лавсановой основе
