Vika-1.1-800/2700N MIMO V2 - Штампованная разборная параболическая широкополосная антенна 790÷960/1700÷2700МГц, N-female 50 Om

Параболическая антенна Vika-1.1-800/2700N MIMO V2 предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандартов:

• 4G (LTE800, LTE900, LTE1800, LTE2100, LTE2300 LTE2600);
• 3G (UMTS 2100, UMTS900);
• 2G (GSM1800, GSM900);
• WI-FI (IEEE 802.11b, g, n);
• и в других системах диапазона 790-960/1700-2700 МГц.

Vika-1.1-800/2700 N MIMO V2 MIMO является узконаправленной антенной и идеально подходят для использования в системах усиления сотовой связи и беспроводного интернета. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения "парусности" рефлектор выполнен в виде ячеистой структуры, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает асимметричность диаграммы направленности,  идентичность диаграмм направленности, коэффициента усиления по обоим входам антенны.

Антенна оснащается двумя разъемами N-female, с волновым сопротивлением 50 Om. Для подключения к устройству рекомендуется использовать высокочастотную кабельную сборку 5D-FB или 8D-FB.

Для удобства транспортировки до места установки, антенна имеет разборную конструкцию: зеркало собирается из четырех сегментов.

В конструкции облучателя антенны  использованы решения хорошо зарекомендовавшие себя в популярном облучателе UMO-3 MIMO, благодаря чему, после установки облучателя в фокус зеркала, не требуется подстройка фокусного расстояния в зависимости от частоты работы оператора, так как фазовый центр облучателя практически един для всего рабочего диапазона частот антенны! Излучающие элементы укрыты в пластиковый корпус. Крепление облучателя позволяет изменять угол наклона поляризации, не снимая антенну с мачты! На месте! Не вращая зеркало!

Узел крепления антенны имеет защитное гальваническое покрытие, сегменты и держатель облучателя покрыты порошковой краской.

Особенности и преимущества новой модели Vika-1.1-800/2700N MIMO V2:

• Улучшенная конструкция рефлектора. Штампованный рефлектор обеспечивает высокую точность формы, что улучшает оссимметричность диаграммы направленности. Новая технология производства повышает коррозийную устойчивость и долговечность антенны.

• Компактность при транспортировки. Разборная конструкция антенны (зеркало собирается из восьми сегментов) теперь имеет меньшие габариты в разобранном состоянии.

• Высокий коэффициент усиления. Антенна обеспечивает стабильно высокий коэффициент усиления в широкой полосе частот, что делает её идеальной для работы в различных стандартах связи.

• Отсутствие необходимости подстройки фокусного расстояния. Как и в предыдущей модели, в конструкции облучателя использованы проверенные решения, обеспечивающие стабильность фазового центра для всего рабочего диапазона частот. Это исключает необходимость подстройки при смене оператора или частотного диапазона.

• Регулировка угла наклона поляризации. Крепление облучателя позволяет изменять угол наклона поляризации без необходимости демонтажа антенны, что упрощает настройку и повышает эффективность работы в сложных условиях приема.

• Защитные покрытия и устойчивость к внешним воздействиям. Сегменты рефлектора изготовлены из оцинкованной стали и дополнительно покрываются полимерной порошковой краской, что делает антенну крайне устойчивой к погодным воздействиям в процессе эксплуатации.

• Режимы MIMO 2x2 и Diversity. Внутри облучателя расположены две излучающие системы с ортогональной поляризацией, что позволяет использовать антенну в режиме MIMO 2x2 или технологии Diversity для повышения качества сигнала.

• Удобство монтажа и настройки. Крепление антенны позволяет устанавливать её на вертикальной трубе с возможностью регулировки угла наклона (+/-15 градусов) и изменения азимута (поворот вокруг вертикальной оси).

Комплект поставки:

• Vika-1.1-800/2700 N MIMO V2 в разобранном виде;

• Узел крепления на мачту;

• Инструкция по установке;

• Упаковка (картон+полиэтилен)

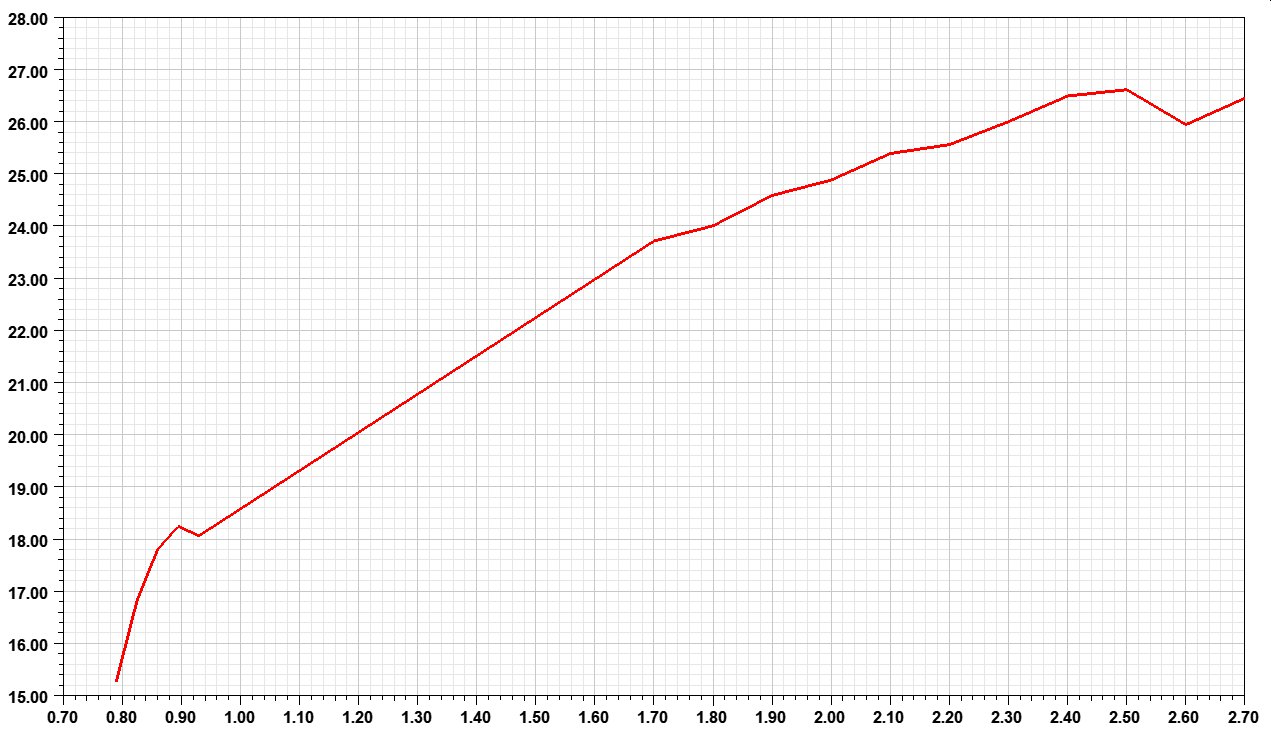

Зависимость коэффициента усиления (дБ, вертикальная ось) от частоты (ГГц, горизонтальная ось):

Технические характеристики:
