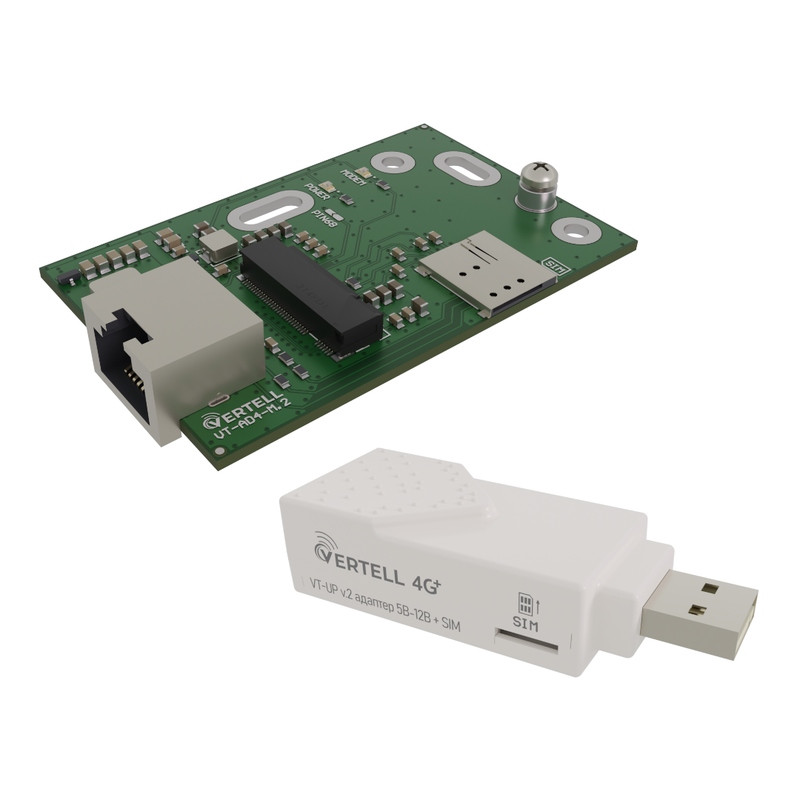

Адаптер VT-AD4-M.2 с VT-UP v.2 + SIM инжектор для модемов NGFF (M.2)






- Описание
- Изображения
- Отзывы
БЕЗ МОДЕМА!
Адаптер VT-AD4-M.2 – это переходник для подключения M.2-модемов. Он предназначен для использования с внешними антеннами и оснащён разъёмом RJ-45, а также поддерживает повышенное питание (12 В). Благодаря этому адаптер можно разместить на расстоянии до 10 метров от роутера, подключив его через витую пару. Распиновка кабеля соответствует стандартам T568A и T568B (прямой обжим).
Теперь поставляется вместе с VT-UP v.2 + SIM!
Vertell VT-AD4-M2 обеспечивает стабильную работу даже при слабом сигнале за счёт улучшенной схемы питания. Ёмкость конденсаторов увеличена в 2,5 раза, а максимальный поддерживаемый ток модема достигает 3 А. Компактные габариты платы (70×45 мм) делают адаптер удобным для установки в антенных системах. Разъём RJ-45 расположен эргономично.
Переходники Vertell VT-AD4-M.2 и VT-UP v.2 + SIM разработаны, произведены и сертифицированы в России.
Схема подключения:
Совместимые модели модемов:
Поддерживает модемы с интерфейсом NGFF (M.2) ключ B. Nano-SIM карту можно подключить через VT-UP v.2 + SIM из комплекта. Размер адаптера компактный, поэтому органично совмещается с большинством роутеров. На плате есть светодиодная индикация работы модема. Прост в эксплуатации и настройке, на плату не требуется драйверов, необходим драйвер только для установленного в него модема.
Примеры совместимых моделей модемов:
-
Quectel EM12-G
-
Huawei ME906 EM7345 ME936 ME206 EM7305 EM7355 MU736
-
Sierra em7455, em7565
-
Fibocom L860, L850
-
Foxconn T77W676
-
И др. модемы М.2.
ВНИМАНИЕ! Комплект адаптеров работает от одной sim-карты. SIM-карта может быть установлена либо в переходник VT-AD4-M.2, либо VT-UP v.2 + SIM.
Идеально совместим с боксом VT-BOX9 и/или антенной VT-BOOST-9 MIMO 2x2.
Важно!
Стандартные патч-корды не подходят – необходим качественный медный кабель AWG-24.
ВНИМАНИЕ!
При условии использования патч-корда из качественной медной витой пары категории 24AWG расстояние между адаптером и модемом может составлять 10-15м.
Рекомендуется использовать с роутерами серии KEENETIC:
-
Launcher;
-
4G (KN-1213);
-
Viva;
-
Hopper;
-
Giga;
-
Ultra.
Производитель НЕ ГАРАНТИРУЕТ работу с моделями роутеров Keenetic 4G и Keenetic EXTRA 2023 года выпуска из-за возможных ограничений по длине трассы до 3-5м,либо полного отказа в работе.
Комплектация:
-
Адаптер VT-AD4-M.2
-
Адаптер VT-UP v.2 + SIM
-
Винт М2
Технические характеристики:
Тип продукта |
Переходник для модема М2 |
Диапазон температур |
-40 ... +70 °C |
Интерфейс |
USB |
Вес |
45г |
Гарантия |
12 месяцев |
Разъем 1 |
RJ-45 |
Разъем 2 |
NGFF (M.2) ключ B |
Входное напряжение питания |
5 В |
Размеры |
73 x 45 x 12 мм |
Тип сим-карты |
nano-SIM (4FF) |
Страна производства |
Россия |
|
Модем в комплекте НЕ поставляется |
Артикул производителя: 2010
