Что входит в комплект?

Антенна AGATA-2 MIMO 4x4 BOX

Назначение:

• Усиление сигнала в сетях 3G/4G/LTE (диапазон 1700–2700 МГц).

Основные характеристики:

• Коэффициент усиления: 15–17 dBi

• Максимальная дальность: до 18-20-22 км от базовой станции

• Скорость передачи данных: до 600 Мбит/с (с оборудованием Cat.12)

• Защита: IP67 (полная защита от пыли и влаги)

Особенности конструкции:

• Герметичный бокс с уплотнителем – предотвращает попадание влаги и снега.

• Морозо- и УФ-стойкий корпус – устойчив к экстремальным температурам и солнечному излучению.

• Гермоввод PG16 VT-ENTRY – позволяет подключать предварительно обжатый патч-корд без потери герметичности.

Варианты монтажа:

• На стену

• На мачту (мачта не входит в комплект)

Роутер Vertell VT-STREET-X12

Диапазон частот роутера:

• 3G: UMTS B1 2100 МГц, B3 1800 МГц, B5 850 МГц, B8 900 МГц
• 4G: LTE B1 2100 МГц, B3 1800 МГц, B5 850 МГц, B7 2600 МГц, B8 900 МГц, B20 800 МГц, B28 700 МГц, B32 1500 МГц, B38 2600 МГц, B41 2500 МГц

Скорость передачи данных роутера:

• 4G LTE: 600 Mbps (DL) 100 Mbps (UL)
• 3G DC-HSPA+: 42 Мbps (DL) 5.76 Mbps (UL)

Работает с любым оператором + в меню можно самостоятельно настроить для работы с тарифами от смартфонов и планшетов

Предназначение:

• Установка внутри антенного бокса (для максимального сигнала)

• Подключение к клиентскому оборудованию (роутеру, коммутатору) на расстоянии до 100 м без потери качества

Ключевые особенности:

• Рабочий диапазон температур: от –40°C до +70°C (без дополнительного подогрева)

• Надёжный слот Nano-SIM – фиксирует карту даже при вибрациях и перепадах температуры

• Питание: через блок 24V (в комплекте)

Схема подключения (MIMO 4x4):

• MAIN и 4 → одна пара поляризации антенны

• 2 и 3 → другая пара поляризации антенны

• MAIN и 3 → вертикальная поляризация

• 2 и 4 → горизонтальная поляризация

Комплектация:

• Патч-корд 15 м (для подключения к блоку питания)

• Блок питания 24V

• Патч-корд 3 м (для соединения с ПК/роутером)

Примечание: Обжим витой пары – по стандарту T568A или T568B (прямой).

Этот комплект обеспечит стабильный высокоскоростной интернет даже в сложных условиях!

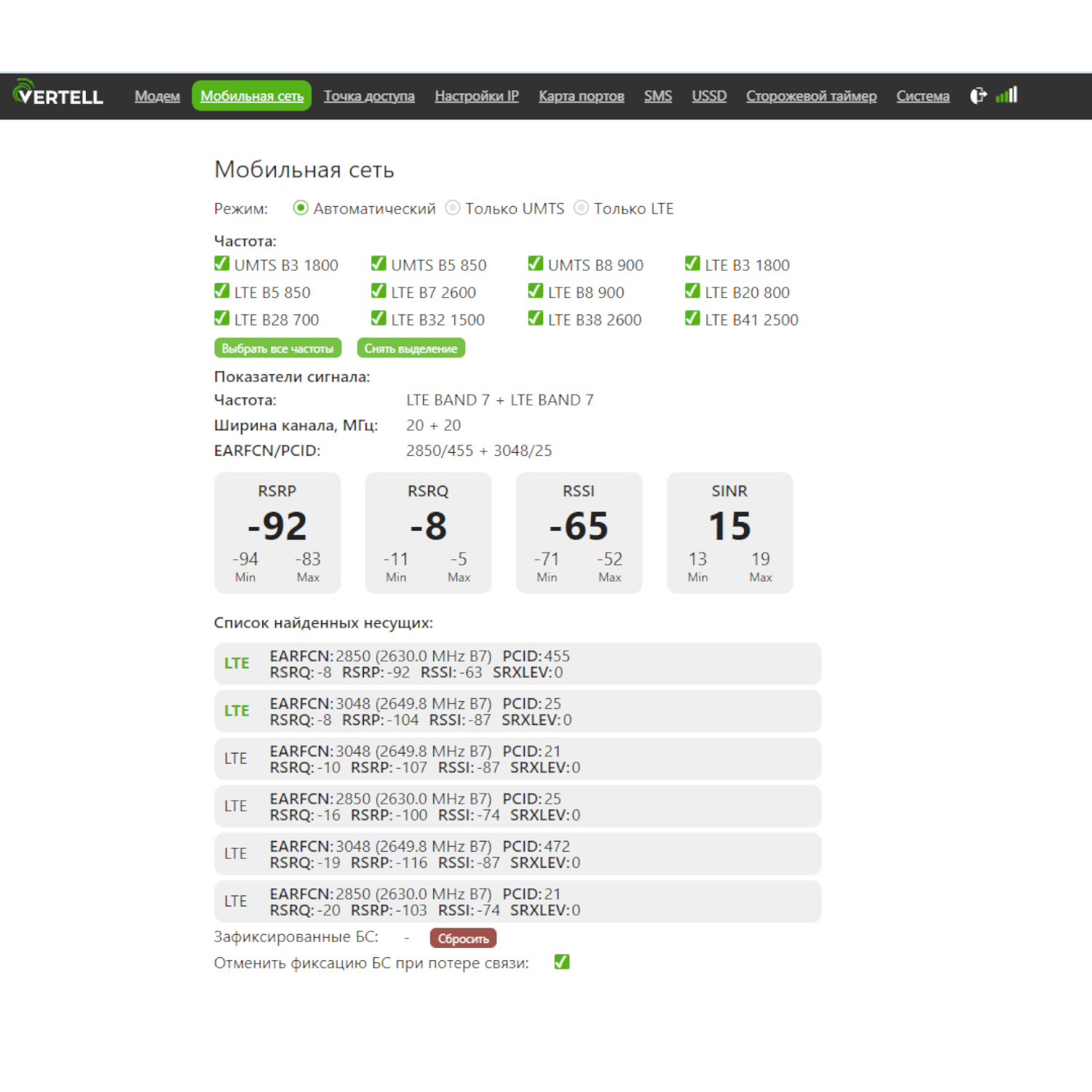

Настройка и управление:

Настройка и управление роутером осуществляется в web-интерфейсе через браузер телефона или компьютера по адресу 192.168.8.1

Функционал позволяет:

1. Выбирать режим работы сети (LTE, UMTS, GSM), а также фиксировать рабочий диапазон (band) и сектор базовой станции. При наличии большого числа базовых станций дает возможность подключиться к частоте с наилучшей скоростью.

2. Проводить точную настройку (юстировку) антенны для получения максимального и стабильного сигнала интернета от оператора.

3. Применить интернет-страж, что позволит избежать «зависания» модема. Функция удобна при удаленной работе, когда нет доступа для возможности физической перезагрузки оборудования.

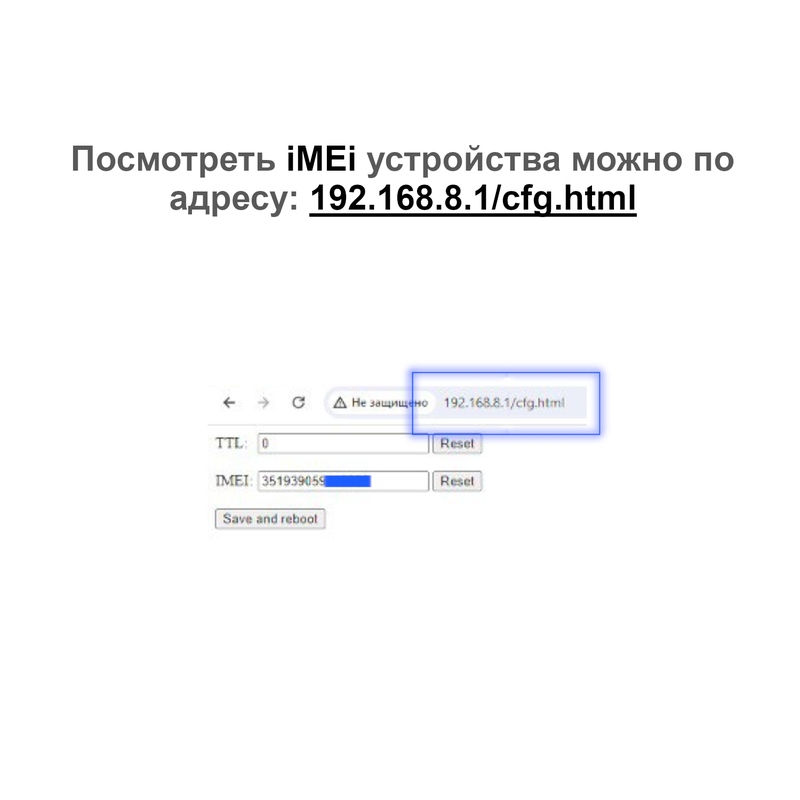

В настройках реализованы функции: проброс портов, смена IP адреса, отправка SMS сообщений и USSD команд.

Технические особенности:

• Возможность передачи данных между антенной и клиентским оборудованием на расстояние до 100 м. по качественной витой паре.

• Модем cat.12 в роутере поддерживает скорость передачи данных в LTE до 600 Мбит/с с агрегацией до 3-х несущих частот, модуляция сигнала 64QAM и 256QAM.

• Технология подачи питания и данных по одному кабелю Passive POE 24 В.

• Компактный размер роутера – 94x46 мм.

• Работа роутера на улице без дополнительного подогрева. Все радиокомпоненты поддерживают работу при минус 40°C по паспорту.

• Стандартизация кабельных соединителей, отсутствие винтовых разъёмов.

• Совместимость с антеннами и боксами Российских производителей, таких как АНТЭКС, VARIUS, KROKS, VERTELL

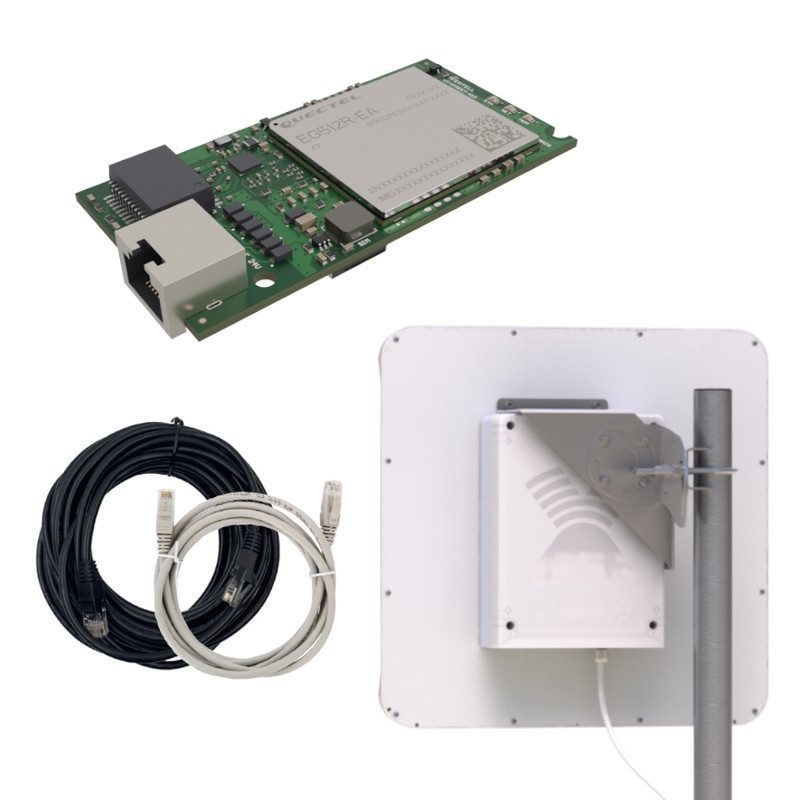

Комплектация:

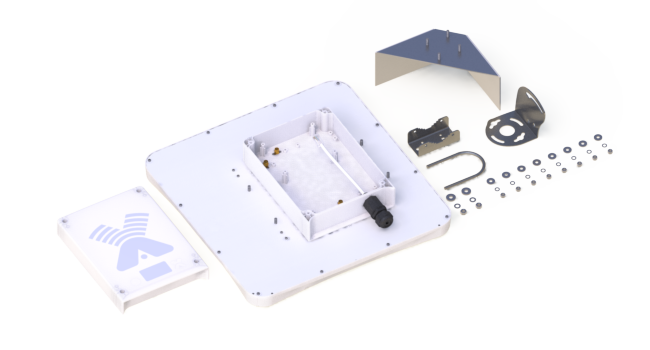

• Антенна AGATA-2 MIMO 4x4 BOX с гермовводом - 1 шт;
• Роутер Vertell VT-STREET-X12 - 1 шт;
• Блок питания 24V - 1 шт;
• Кабель питания Cat.5e 15 м - 1 шт.
• Кабель питания Cat.5e 3 м - 1 шт.
• Пигтейл SMA-Female MHF4 (IPEX4) - 4 шт;
• Антенна VT-ANT-S3-MHF4 - 1 шт.
• Кронштейн металлический - 1 шт.
• Метизы для крепления роутера и кронштейна

Технические характеристики:

Артикул производителя: 3117
