3G 4G LTE Cat.4 MiMo 2*2 до 150Мбит/с Встраиваемый роутер VT-STREET-X4

Роутер Vertell VT-STREET-X4 – встраиваемый 3G/4G маршрутизатор.

Предназначен для монтажа в антенну с герметичным боксом, отдельный бокс или щитовое оборудование. Установка роутера внутри антенны обеспечивает максимальный уровень LTE-сигнала и передачу данных от антенны до клиентского оборудования (например, роутера или коммутатора) на расстояние до 100 метров без потери качества соединения. При наружном размещении устройство требует защиты от влаги. Дизайн роутера оптимально сочетается с антенной VT-BOOST-9 MIMO 2x2. Также рекомендуется использовать его с антеннами Антекс PETRA BB MIMO 2x2 UniBox и Антекс Vika. Комплект включает пигтейлы для подключения к антенне.

Конструкция и компоненты Vertell VT-STREET-X4 позволяют эксплуатировать его в температурном диапазоне от -40°C до +70°C без дополнительного обогрева.

Роутер оснащён слотом Nano-SIM с защитой от самопроизвольного извлечения карты при вибрациях и перепадах температуры.

Поддерживаемые банды:

• LTE FDD: B1, B3, B7, B8, B20, B28A;

• LTE TDD: B38, B40, B41;

• UMTS: B1, B8;

• GSM: B3, B8.

Работает с любым оператором + в меню можно самостоятельно настроить для работы с тарифами от смартфонов и планшетов:

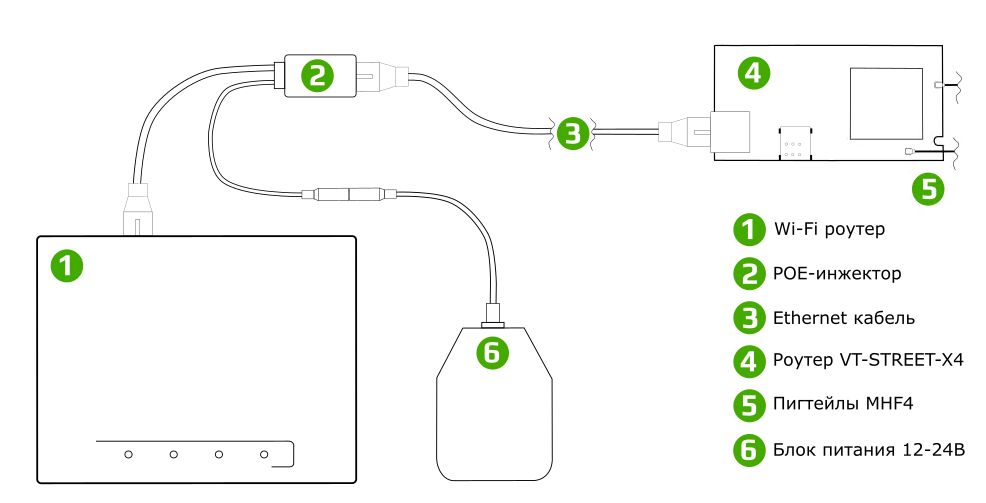

Схема подключения:

Устройство имеет два разъёма MHF4 (IPEX4) для внешних антенн. При использовании MIMO-антенны задействуются оба разъёма:

• MAIN – подключается к вертикальной поляризации антенны,

• RX – к горизонтальной.
  Для антенн с одним выводом используется только MAIN.

Подключение к коммутатору или домашнему роутеру осуществляется через витую пару с Passive PoE-инжектором и блоком питания 12–24 V:

• При длине кабеля до 30 м достаточно 12 V,

• При больших расстояниях (свыше 30 м) рекомендуется 15–24 V в зависимости от протяжённости линии.

• Для стабильной работы рекомендуется использовать витую пару из качественного медного кабеля с сечением жилы AWG 24. Расшивка разъема витой пары допускается по стандарту T568A и T568В (прямой обжим):

Для подачи питания можно использовать разъём 5,5х2,1 мм с БП 12-24 V, если кабель с RJ-45 не имеет Passive PoE. Сила тока не менее 0,5 А.

Установка в антенну:

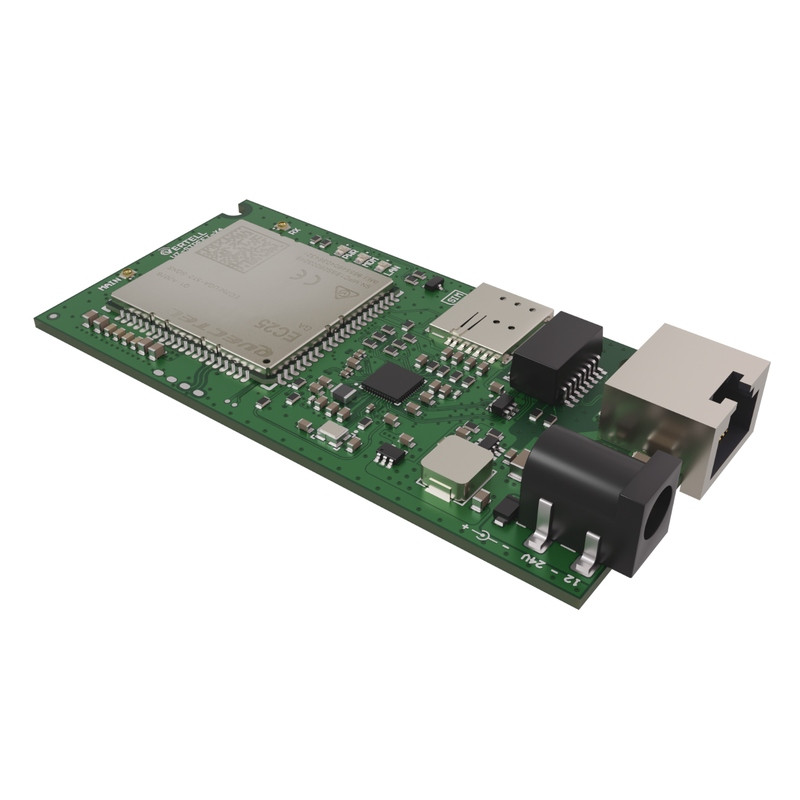

Плата роутера компактна (90×45 мм) и совместима с антенной VT-BOOST-9 MIMO 2x2, а также с малыми боксами (VT-BOX1, VT-BOX9) и облучателями.

Настройка и управление:

Конфигурация выполняется через веб-интерфейс (русский язык) по адресу 192.168.8.1. В комплекте – антенна VT-ANT-S3-MHF4 для предварительной настройки.

Функционал:

• Выбор режима сети (LTE/UMTS/GSM) и фиксация диапазона (band) для оптимальной скорости.

• Точная юстировка антенны для стабильного сигнала.

• Интернет-страж – защита от зависаний (актуально при удалённом управлении).

• Проброс портов, смена IP, отправка SMS/USSD.

(Скриншоты интерфейса доступны в разделе «Приложение».)

Технические особенности:

• Передача данных на 100 м по витой паре.

• Питание по Passive PoE 12–24 V.

• Уличная эксплуатация без подогрева (работоспособность при -40 ... +70 °C).

• Стандартизированные разъёмы (без винтовых соединений).

• Совместимость с антеннами АНТЭКС, KROKS, VERTELL.

• Производство и сертификация в России.

Комплектация:

• Роутер Vertell VT-STREET-X4 - 1 шт.;

• Пигтейл SMA-Female MHF4 (IPEX4) - 2 шт.;

• Антенна VT-ANT-S3-MHF4 - 1 шт.;

• Винт для крепления М3 - 2 шт.

Технические характеристики:

• Инструкция по настройке КЛИК

Артикул производителя: 3112
