Уличный роутер NR-712 MiMo 4*4 3G 4G LTE Сat.12 до 600Мбит/с, поддержка PoE 48В и двух SIM-карт

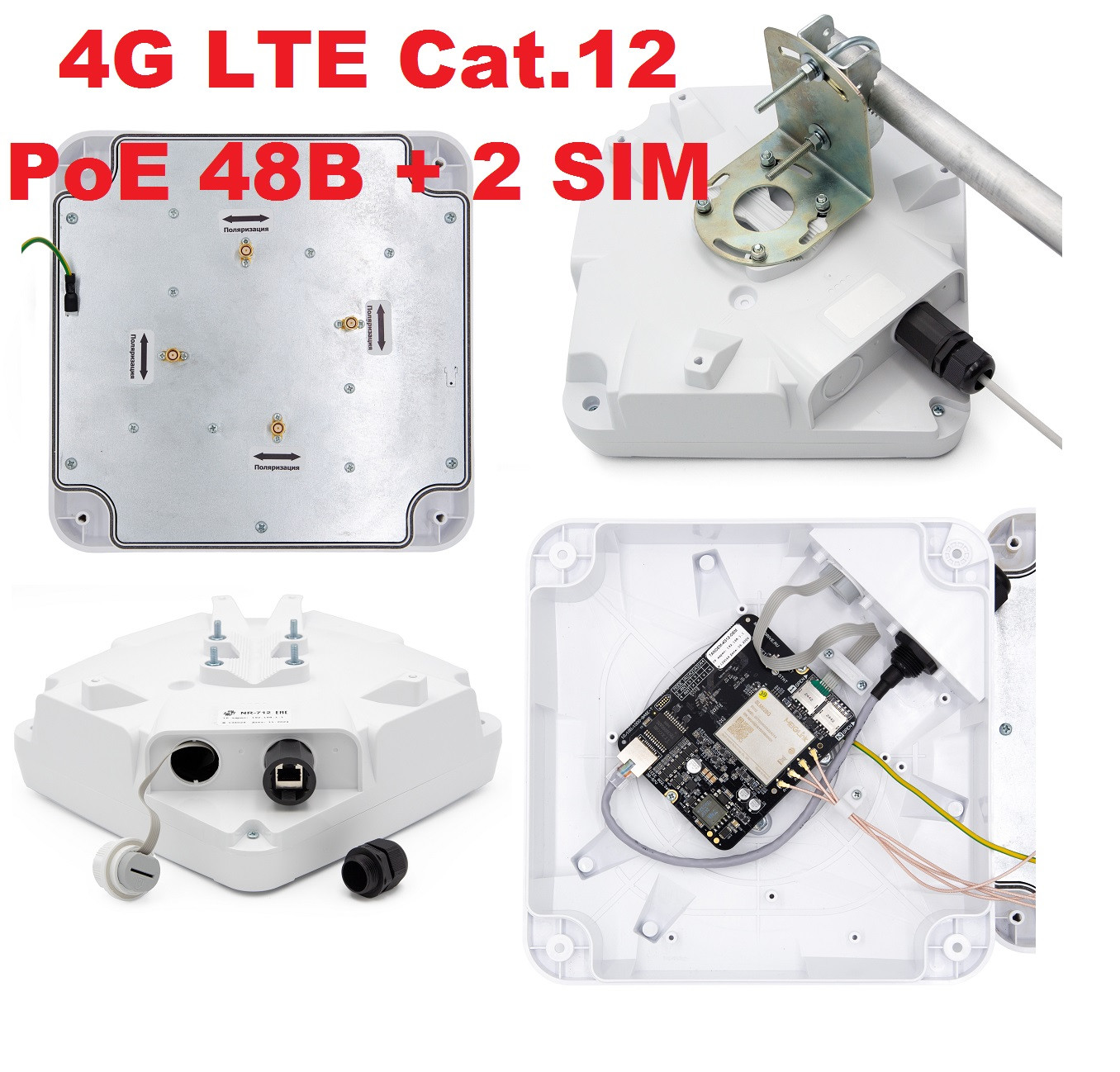

Уличный маршрутизатор NR-712 самый быстрый и производительный роутер MICRODRIVE со встроенным модулем LTE 12-й категории (4G LTE Сat.12) и с поддержкой MiMo 4*4. NR-712 представляет собой роутер со встроенным модемом, установленный в герметичный корпус MiMo 4*4 антенны, которая надежно защищает оборудование от внешних факторов и попадания влаги и пыли.

Комплект отлично подойдет для использования в областях и загородных домах для улучшения мобильного интернета. Благодаря MiMo антенне, которая имеет коэффициент усиления до 12dBi, оборудование возможно использовать даже при очень слабом сигнале сотовых операторов, даже при удаленности вышки до 8-10-12км. Размещение роутера внутри антенны позволяет исключить потери сигнала на участке антенна-модем-помещение по сравнению с высокочастотными кабельными сборками, соединяющих антенны и роутеры, при установке последнего в помещении.

Встроенный роутер поддерживает подключение двух SIM-карт, позволяя переключаться между ними или резервировать канал связи, в случае нестабильной работы операторов. По заверению производителя, переключение симкарт производится за 6-9секунд.

Встроенный модем поддерживает все распространенные частоты + агрегацию частот (использование для передачи данных нескольких полос частот, которые могут быть расположенных в смежных или несмежных частотных диапазонах, а также внутри одного диапазона) и технологию MiMo 4*4, что в пике допускает загрузку в 4G LTE - сетях со скоростью до 600 Мбит/с.

Варианты агрегации частот DL 3CA

• B1+B1+B3/B5/B7/B28/B41
• B1+B3+B3/B5/B7/B8/B20/B28/B32/B38/B40/B41/B42
• B1+B5+B7/B38/B40
• B1+B7+B7/B8/B20/B28/B42
• B1+B8+B40
• B1+B20+B32/B42
• B1+B28+B42
• B1+B40+B40
• B1+B41+B41/B42
• B1+B42+B42
• B3+B3+B5/B7/B8/B20/B28/B41
• B3+B5+B7/38/40
• B3+B7+B7/B8/B20/B28/B32/B42
• B3+B8+B38/B40
• B3+B20+B32/B38/B42
• B3+B28+B38/B40/B41/B42
• B3+B40+B40
• B3+B41+B41/B42
• B5+B7+B7
• B5+B40+B40
• B7+B7+B8/B20/B28
• B7+B20+B32+B42
• B8+B40+B40
• B8+B41+B41
• B8+B42+B42
• B20+B38+B38
• B20+B40+B40
• B28+B40+B40
• B28+B41+B41/B42
• B40+B40+B40/B42
• B41+B41+B41
• B42+B42+B42

Варианты агрегации частот DL 2CA

• B1+B1/B3/B5/B7/B8/B20/B28/B32/B38/B40/B41/B42
• B3+B3/B5/B7/B8/B20/B28/B32/B38/B40/B41/B42
• B5+B5/B7/B38/B40/B41/B42
• B7+B7/B8/B20/B28/B32
• B20+B32/B38/B40/B42
• B28+B32/B38/B40/B41/B42
• B38+B38
• B40+B40/B42
• B41+B41/B42
• B42+B42

UL 2CA

• CA_3C/5B/7C/38C/40C/41C/42C

4Х4 MIMO

• B1/B3/B7/38/39/B40/B41/B42/B43

Так как это в первую очередь антенна + она направленного действия, для корректной работы оборудования требуется монтаж, который заключается в креплении антенны на фасад здания с помощью настенного кронштейна и/или на мачты (в комплект не входят) и направлении ее на вышку сотового оператора.

Для удобства использования, бокс антенны имеет внешний слот для сим-карты. В случае необходимости замены симкарты, не потребуется полный разбор антенны, так как на крышке бокса имеется герметичный люк для быстрой замены SIM-карты.

В инструкции NR-712 содержится подробная информация, соблюдение которой, обеспечит Вам наилучшее качество связи!

Встроенный роутер поддерживает PoE (Power over Ethernet) питание пассивное или активное IEEE 802.3af (тип 1) 48В. Данная технология позволяет подключать роутер к питанию и передать данные через обычный кабель RJ-45 "витая пара/Ethernet" категории 5E и выше. Это решение позволяет использовать максимально допустимую длину кабеля до 100 метров, исключая затухание сигнала.

Качественный корпус и всепогодное исполнение защищает роутер и излучающие элементы антенны от дождя, снега, влажности, ультрафиолета и прочих факторов. Дополнительно производителем установлен подогрев, позволяющий работать роутеру и при низких температурах. Все это позволяет использовать комплект при неблагоприятных погодных условиях и температуре -40..+60 °С.

Все настройки прописаны заранее, соединение устанавливается автоматически, достаточно установить рабочую SIM карту. Данный комплект обеспечит вам стабильный канал связи для дистанционного обучения, удаленной работы, для систем умного дома и видео наблюдения. IP телефония в офисе будет работать без сбоев и замираний.

NR-712 работает под управлением системы NetOS разработанной в MICRODRIVE. Управление настройками производится с помощью веб-интерфейса. Эта прошивка реализовывает все необходимые функции для гибкой настройки интернет-подключения и локальной сети. К возможностям относится резервирование соединения, проверка уровня сотового сигнала, поддержку VPN (OpenVPN, L2TP), защиту от DDoS-атак, удаленное управление устройством по SMS, просмотра текущих настроек, переключение интерфейсов, перезапуска устройство и прочих интересных функций.

Комплектация:

• Роутер NR-712 - 1шт.;
• Переходники - пигтейлы UFL-F/SMA-F 30 см - 2шт.;
• Блок питания/ POE инжектор - 48 В, 0.5 А - 1шт.;
• Патч-корд 1м - 1шт.;
• Узел крепления антенны на трубу - 1шт.
• Инструкция - 1шт.;

Области применения:

• Дешевая альтернатива кабельному интернету для офисов;
• Интернет для дачи и загородных домов;
• Сфера обслуживания (кафе, автомойки, АЗС и т.д.);
• IP Видеонаблюдение;
• Платежные терминалы, торговые автоматы, паркоматы;
• Робототехника;
• Электронные рекламные баннеры;
• Системы резервирования доступа в интернет;

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• Модель: NR-712
• Процессор: MT7621AT 880 МГц, 2 ядра + 2 потока
• Оперативная память: 128 Мбайт DDR3
• Flash-память: 16 МБайт NOR
• Кнопка сброса: Да
• Индикация подключения по 3G 4G LTE: Да
• Подогрев: НЕТ
• WIFI: НЕТ

ПАРАМЕТРЫ АНТЕННЫ:

• Рабочий диапазон частот: 1700-2700 МГц
• Усиление сигнала 4G 3G: 9-12 dBi
• Входное сопротивление антенны: 50 Ом
• Поляризация антенны: +45°/-45° (X-pol)
• Развязка между портами 2400-2700 МГц: 25 дБ
• КСВ в рабочем диапазоне частот не более 1.5
• Допустимая мощность антенны: 10 В
• Отношение вперед/назад не менее 20 дБ
• Ширина ДН в Н/Е-плоскости: 29-47°/24-39°

ВСТРОЕННЫЙ МОДЕМ:

• Категория: Cat.12 3GPP Rel.12 LTE technology
• Частоты LTE: LTE-FDD: B1/3/5/7/8/20/28/32 LTE-TDD: B38/40/41/42/43
• Частоты 3G: WCDMA: B1/3/5
• Частоты 2G GSM: Не поддерживаются
• Скорость LTE DownLink: 600 Мбит/с
• Скорость LTE Uplink: 150 Мбит/с
• Скорость 3G DownLink: 42 Мбит/с
• Скорость 3G Uplink: 11 Мбит/с
• Скорость EDGE: Не поддерживается
• Скорость GPRS: Не поддерживается
• Антенны LTE: 4 х UFL 50 Ом
• SIM-карты: Micro-SIM (3FF) + Mini-SIM (2FF)

ETHERNET:

• Порт: 1 х 10/100/1000 Мбит/с
• Стандарт: IEEE 802.3, IEEE 802.3u, автоматический MDI / MDIX
• Поддержка PoE: Active/Passive POE 48В

ПИТАНИЕ:

• PoE: Пассивное или активное IEEE 802.3af (тип 1) 48В

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Условия эксплуатации: -40..+60 °С, влажность воздуха 10..95% (отсутствие конденсата)
• Габариты изделия без крепления: 265 x 240 x 105 мм
• Вес нетто: 1.2 кг
• Вес комплекта брутто: 1.5 кг
• Габариты упаковки: 300 x 270 x 107 мм

ПАРАМЕТРЫ ПО:

• Операционная система: NetOS-19
• Версия ядра LINUX: 4.14.X

ФУНКЦИИ ПО (МОБИЛЬНАЯ СВЯЗЬ):

• Индикация основных параметров мобильной сети и модема: Да
• Индикация температуры модема: Да
• Индикация уровня сигнала по каждому антенному входу: Да
• Индикация списка сот LTE: Да
• Индикация параметров SIM-карт: Да
• Сканирование мобильных сетей: Да
• Отправка АТ-команд встроенному модему: Да
• Отправка и прием SMS: Да
• Отправка USSD: В разработке
• Выбор рабочих частот: Да
• Выбор технологии доступа: Да
• Ручной выбор оператора: Да
• Авто APN: Да
• Автоматический перезапуск подключения (функция PingCheck): Да
• Управление SIM-картами: ручное/автоматическое
• Режим Bridge (IP Passthrough): Да
• Несколько подключений (PDN): в разработке

ФУНКЦИИ ПО (СЕТЬ):

• Маршрутизация: статическая
• Службы: DHCP/DNS сервер, NTP клиент/сервер
• Диагностика: ping, traceroute, dns, iperf3

ФУНКЦИИ ПО (СИСТЕМА):

• Системный журнал: Да
• Синхронизация часов: Да
• Обновление прошивки через WEB: Да
• Сохранение/Восстановление конфигурации: Да
• Обновление прошифки с сервера (FOTA): планируется

ФУНКЦИИ ПО (VPN):

• OpenVPN: клиент, точка-точка, L2/L3, TCP/UDP
• L2TP: клиент
• GRE: Да
• EoIP: Да

ФУНКЦИИ ПО (БРАНДМАУЭР):

• Защита от DDos: Да
• Перенаправление портов (DNAT/SNAT): Да
• Фильтр Входящего/Исходящего/Транзитного трафика: Да
• NAT (Маскарадинг): Да
• Пользовательские правила: Да

ФУНКЦИИ ПО (УПРАВЛЕНИЕ):

• Управление через WEB: Да
• Управление через SSH: Да
• Управление через SMS: Да
• JSON-RPC: планируется
• Мониторинг по SNMP: в разработке
