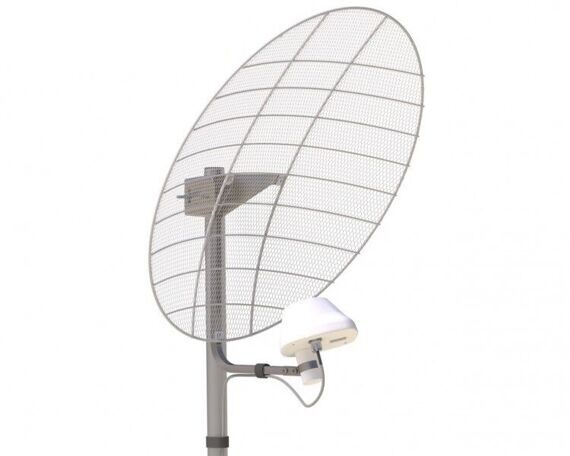

Сетчатая MiMo антенна 3G 4G LTE рефлектор + облучатель усиление 2*21dBi, 2*F-female, 75 Om

Описание

Комплект облучателя UMO-3F MiMo 2x2 с сетчатым офсетным рефлектором AX-OFFSET D60 (60 см)

1. Общие характеристики антенной системы

• Тип антенны: Офсетная (зеркальная) с сетчатым рефлектором.

• Диаметр рефлектора: 60 см.

• Коэффициент усиления (КУ): ≈ 21 dBi (на средней частоте 2000 МГц).

• Рабочий частотный диапазон рефлектора: До 7 ГГц (ограничен размером ячейки сетки).

• Назначение: Увеличение дальности работы 3G/4G LTE-модемов.

2. Конструкция рефлектора (сетчатый офсет)

• Материал полотна: Сетка.

• Размер ячейки: 15 мм × 8 мм.

• Преимущества сетчатой структуры:

  • Снижение ветровой нагрузки (парусности).

  • Уменьшение общего веса антенны.

  • Снижение требований к жесткости несущих конструкций (кронштейнов, мачт).

3. Характеристики облучателя UMO-3F MiMo 2x2

• Рабочий диапазон частот: 1700 – 2700 МГц (3G/4G LTE).

• Технология: MIMO 2x2 (два входа, два выхода).

• Тип разъемов: 2 шт. F-female.

• Волновое сопротивление кабельной сборки: 75 Ом.

4. Преимущества перед обычными спутниковыми «тарелками» (прямофокусными цельнометаллическими)

1. Низкая парусность: Позволяет использовать облегченные крепежные узлы, кронштейны и мачты.

2. Малый вес: Упрощает установку и транспортировку.

3. Оптимальный угол офсетности: Уменьшен эффект «затенения» (облучатель смещен от направления «рефлектор-БС» и сам меньше отражает полезный сигнал).

4. Оптимизированное крепление: Специально для наземных источников сигнала (регулировка угла места: ±15° от горизонта).

5. Простота настройки: Достаточно выставить антенну по уровню и вращать в горизонтальной плоскости.

5. Преимущества перед прямофокусными сетчатыми рефлекторами

1. Отсутствие затенения центральной части зеркала: Это снижает уровень боковых лепестков, сохраняет КУ и улучшает пространственную избирательность.

2. Отсутствие обратного воздействия: Отраженная от рефлектора волна не влияет на облучатель, что обеспечивает низкий КСВ (Коэффициент стоячей волны) и высокий КПД в рабочей полосе частот.

6. Комплект поставки

1. Рефлектор AX-OFFSET D60 с комплектом оцинкованного крепежа для установки на вертикальную трубостойку.

2. Облучатель UMO-3F MIMO 2x2 (разъемы F-female, под кабель 75 Ом).

3. Инструкция по сборке.

Резюме: Это легкая, ветроустойчивая офсетная антенна для 3G/4G MIMO, оптимизированная для наземных вышек, с высоким усилением и широкополосным рефлектором (до 7 ГГц), не создающая затенения и обратных помех облучателю.
